Балласты

Не найдено товаров, соответствующих параметрам фильтра. Пожалуйста выберите другие значения.

В случаях, когда линия электропередачи проходит по пересеченной местности, на промежуточных опорах возникает "подтягивание" провода. Это явление обычно возникает на промежуточной опоре, расположенной во впадине, при уменьшении весовой нагрузки за счет ее перераспределения на сосдение опоры, расположенные по уровню несколько выше на местности.

Это приводит к изменению соотношения ветровых и весовых нагрузок на подвеску, увеличивается отклонение подвески под действием ветра и возникает опасность нарушения допустимых по электрической прочности воздушных промежутков минимальных расстояний до воздушной опоры, и даже подъема подвески с проводом в направлении траверсы опоры.

Для предотвращения этого к поддерживающему зажиму подвешиваются компенсирующие грузы-балласты, необходимый вес которых определяется расчетным путем.


Наша компания осуществляет поставки широкой линейки защитной арматуры линий электропередачи. В нее входят балласты БЛ, 2БЛ, 3БЛ и 4БЛ, применяющиеся совместно с поддерживающими зажимами.

Позвоните по телефону: +7 (343) 344-00-37, наши специалисты ответят на все ваши вопросы и помогут оформить заказ. Или оформите заказ прямо на сайте.


Балласты типа БЛ используются для предупреждения подтягивания изолирующей подвески вверх или слишком большого ее отклонения от вертикали при воздействии ветра на промежуточной опоре ВЛ-110 кВ и выше.

Соответствуют требованиям ТУ 3449-162-00111120-99.

Марка балласта

Размеры, мм

Разрушающая нагрузка, кН

Масса, кг

L

Н

D

БЛ-100-1

320

310

17

61

103

БЛ-200-1

480

310

17

62

205

БЛ-400-1

732

386

17

29

411

БЛ-400-5

732

442

19.2

64

415,6

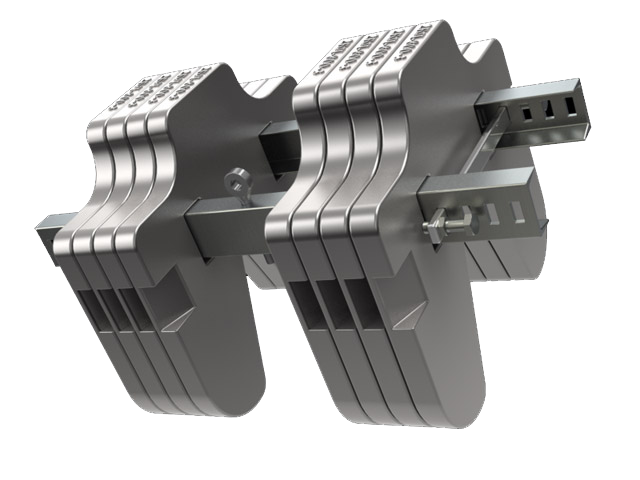

Балласты 2БЛ, 3БЛ, 4БЛ предназначены для предупреждения подтягивания изолирующей подвески вверх или слишком большого ее отклонения от вертикали при воздействии ветра.

Соответствуют требованиям ТУ 3449-162-00111120-99.

Марка балласта

lmax, мм

А, мм

Ступени регулировки массы балласта, кг

Крепление к зажиму

Масса, кг

2БЛ-800-3

858

112

от 800 до 400 через 100 кг

2ПГН-5-7

815

3БЛ-1400-1

1322

96

от 1400 до 800 через 100 кг

2ПГН-5-7

3ПГН-5-7

1422

3БЛ-1400-4

1715



от 1400 до 100 через 100 кг

3ПГН-2-5-4

1430

4БЛ-1000-1

1690



от 1000 до 100 через 100 кг

4ПГН2-5-2А

1030
