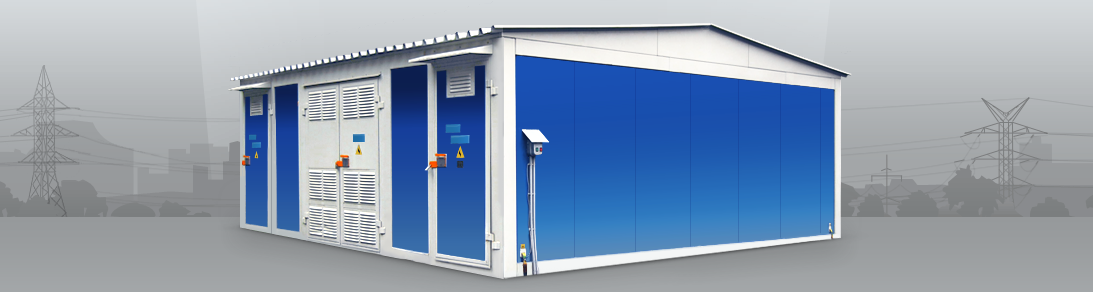

КТП

Комплектные трансформаторные подстанции, поставки в Екатеринбурге.



Подстанции КТП предназначены для приема, преобразования и распределения электроэнергии трехфазного переменного тока. КТП применяются в качестве объектовых, цеховых и абонентских подстанций промышленных и гражданских объектов, а также для электроснабжения потребителей собственных нужд электростанций.

Где купить КТП по выгодной стоимости?

Звоните нам прямо сейчас +7 (343) 344-00-37 нашии специалисты ответят на все ваши вопросы и помогут оформить заказ. Или оформите заказ прямо на сайте.

Трансформаторы и КТП

Состав комлектных трансформаторных подстанции

КТП  – электротехническое устройство, состоящее из устройства со стороны высшего напряжения, трансформатора, распределительного устройства со стороны низшего напряжения и шинопроводов между ними, поставляемых в собранном или подготовленном для сборки виде.

Устройство со стороны высшего напряжения КТП (УВН) – устройство в металлической оболочке со встроенными в него аппаратами для коммутации, управления и защиты (или без них –  глухой ввод), служащее для приема электроэнергии и передачи ее по цепям, обусловленным схемой коммутации на стороне высшего напряжения трансформатора.

Распределительное устройство со стороны низшего напряжения КТП (РУНН) –  устройство напряжением до 690 В в металлической оболочке, состоящее из одного или нескольких шкафов со встроенными в них аппаратами для коммутации, управления, измерения и защиты, служащее для распределения электроэнергии.

Шинопровод – токоведущие элементы, расположенные в металлической оболочке, служащие для соединения главных цепей составных частей КТП в соответствии с электрической схемой соединения и конструктивным исполнением КТП.

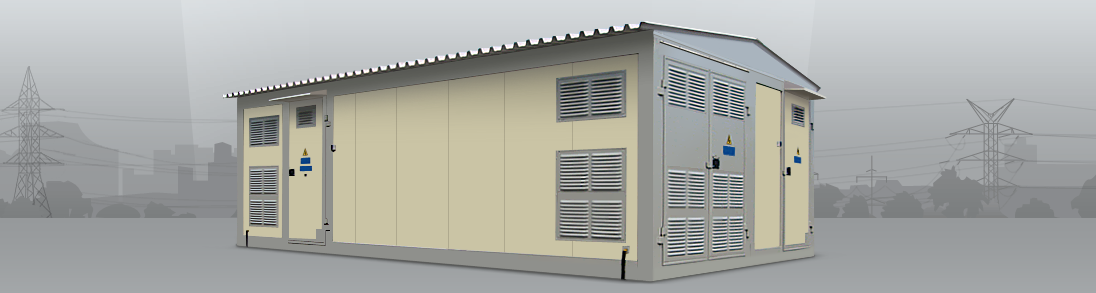

КТП

Классификация КТП

Признаки классификации



Исполнения

По типу силового трансформатора



С масляным трансформатором;
С сухим трансформатором;

По способу выполнения нейтрали трансформатора на стороне НН



Сглухозаземленной нейтралью;
С изолированной нейтралью

По взаимному расположению изделий   однорядное; двухрядное

По числу применяемых силовых трансформаторов



С одним трансформатором;
С двумя и более трансформаторами

По наличию изоляции шин в РУНН



С неизолированными шинами, кабельный; шинный

По выполнению высоковольтного ввода



Вывод вверх
Вывод вверх и вниз

По выполнению выводов в РУНН:



Шинами
Кабелями

По климатическому исполнению и категории размещения по ГОСТ 15150 и ГОСТ 15543   Исполнение – УХЛ
Категория - 3.1



По виду оболочек и степени защиты по ГОСТ 14254-96



IP40
IP55 (по специальному заказу)



По способу установки автоматических выключателей в РУНН



Со стационарными выключателями;
С втычными выключателями;
С выдвижными выключателями



По назначению шкафов РУНН - вводные, линейные, секционные; кабельные;



Вводные, линейные, секционные; кабельные; шинные



По условиям обслуживания



Одностороннего обслуживания;

Двустороннего обслуживания
